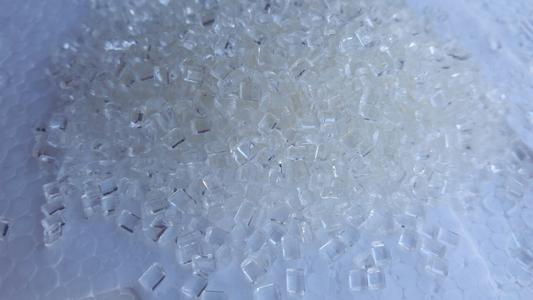

透明尼龍不屬于結(jié)晶性塑料：
     除透明尼龍外，其它尼龍都屬于結(jié)晶性塑料，有較高的熔點，熔融溫度范圍較窄，熱穩(wěn)定性不好。PA較易吸濕，潮濕的尼龍在成型過程中，表現(xiàn)為粘度急劇下降并混有氣泡制品表面出現(xiàn)銀絲，所得制品機(jī)械強(qiáng)度下降，所以加工前材料必需干燥處理，可在80～110℃干燥6小時，成型時允許含水量尼龍6和尼龍66為 0.1%，尼龍11為0.15%，尼龍610為0.1%～0.15%，最高不得超過0.2%。注意，PA類塑料在90℃以上干燥易引起變色。

     尼龍流動性好，易溢料，宜用自鎖時噴嘴，并應(yīng)加熱。同時由于溶體冷凝速度快，應(yīng)防止物料阻塞噴嘴、流道、澆口等引起制品不足現(xiàn)象。模具溢邊值0.03，而且熔體粘度對溫度和剪切力變化都比較敏感，但對溫度更加敏感，降低熔體粘度先從料筒溫度入手。成型收縮范圍及收縮率大，方向性明顯，易發(fā)生縮孔，變形等。
     尼龍再生料的使用最好不超過三次，以免引起制品變色或機(jī)械物理性能的急劇下降，應(yīng)用量應(yīng)控制在25%以下，過多會引起工藝條件的波動，再生料與新料混合必須進(jìn)行干燥。
    開機(jī)時應(yīng)首先開啟噴嘴溫度，然后再給料筒加溫，當(dāng)噴嘴阻塞時，切忌面對噴孔，以防料筒內(nèi)的溶體因壓力聚集而突然釋放，發(fā)生危險。在停機(jī)時要清空螺桿，防止下次生產(chǎn)時，扭斷螺桿。
     使用少量的脫模劑有時對氣泡等缺陷有改善和消除的作用。尼龍制品的脫模劑可選用硬脂酸鋅和白油等，也可以混合成糊狀使用，使用時必須量少而均勻，以免造成制品表面缺陷。
     尼龍制品的后處理是為了防止和消除制品中的殘留應(yīng)力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調(diào)濕法兩種。

關(guān)于透明尼龍不屬于結(jié)晶性塑料的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
