聚碳酸酯PC
PC的特性為：非結(jié)晶型塑料，無明顯熔點，玻璃化溫度為140~ 150℃，熔融溫度為215~225℃，成型溫度為250~320℃。黏度大，對溫度較敏感，在正常加工溫度范圍內(nèi)熱穩(wěn)定性較好，300℃下長時間停留基本不分解，超過340℃開始分解，黏度受剪切速率影響較小。吸水性強。

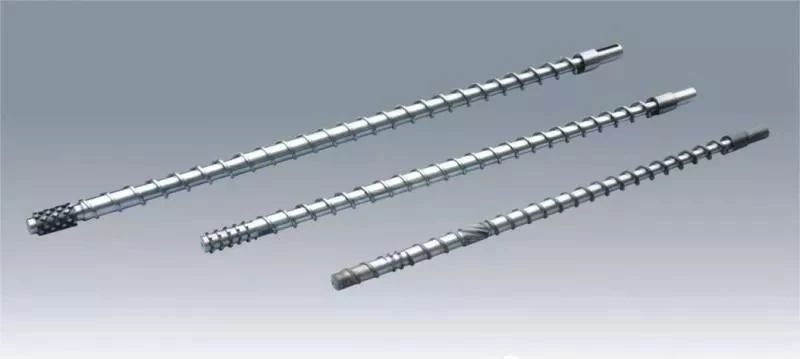

注塑PC的螺桿應(yīng)注意以下要點：
（1）針對其熱穩(wěn)定性好、黏度大的特性，為提高塑化效果盡量選取大的長徑比，一般取26。由于其融熔溫度范圍較寬，壓縮段可較長，故采用漸變型螺桿。L1＝30%L， L2= 46%L。
（2）壓縮比ε:漸變度A需與熔融速率相適應(yīng)，但目前融熔速率還無法快遞精確計算得出，根據(jù)PC從225℃熔化至320℃之間可加工的特性，其漸變度A值可相對取中等偏上的值，在L2較大的情況下，普通漸變型螺桿ε=2~3，A 一般取2.6。
（3）因其黏度高，吸水性強，故在均化段之前、壓縮段之后于螺桿上加混煉結(jié)構(gòu)，以加強固體床解體，同時，可使其中夾帶的水分變成氣體逸出。
（4）其他參數(shù)如e、s、a以及與料筒的間隙都可與其他普通螺桿相同。
尼龍PA
PA的特性如下: 結(jié)晶型塑料，種類較多，種類不一樣，其熔點也不一樣，且熔點范圍窄，一般所用PA66其熔點為260~265°C。黏度低，流動性好，有比較明顯的熔點，熱穩(wěn)定性差。 吸水性一般。
注塑PA的螺桿應(yīng)注意以下要點：
（1）選取長徑比為18~20的突變型螺桿。
（2）壓縮比一般選取3~3.5，為防止過熱分解h3=（0.07~0.08）D。
（3）因其黏度低，故止逆環(huán)處與料筒間隙應(yīng)盡量小，約為0.05， 螺桿與料筒間隙約為0.08， 如有需要，視其材料，前端可配止逆環(huán)，射嘴處應(yīng)自鎖。
（4）其他參數(shù)可按通用螺桿設(shè)計。
聚甲基丙烯酸甲酯PMMA
PMMA的特性如下: 玻璃化溫度為105℃， 熔融溫度大于160℃，分解溫度為270℃， 成型溫度范圍很寬。黏度大，流動性差，熱穩(wěn)定性較好。吸水性較強。
注塑PMMA的螺桿應(yīng)注意以下要點：
（1）選取長徑比為20~22的漸變型螺桿，根據(jù)其制品成型的精度要求一般L1=40%L，L2=40%L。
（2）壓縮比ε一般選取2.3~2.6。
（3）針對其有一定親水性，故在螺桿的前端采用混煉環(huán)結(jié)構(gòu)。
（4）其他參數(shù)一般可按通用螺桿設(shè)計，與料筒間隙不可太小。
聚酯PET
PET的特性如下:熔點為250~260℃， 吹塑級PET則成型溫度較廣一點，為255~290℃。
注塑PET的螺桿應(yīng)注意以下要點：
（1）L/D一般取20，三段分布L1=(50%~55%) L，L2= 20%L。
（2）采用低剪切、低壓縮比的螺桿，壓縮比ε一.般取1.8~2，同時為防止剪切過熱導(dǎo)致變色或不透明，設(shè)置hs=0.09D。
（3）螺桿前端不設(shè)混煉環(huán)，以防過熱、藏料。
（4）因這種材料對溫度較敏感，而一般廠家多用回收料，為提高產(chǎn)量，一般采用的是低剪切螺桿，所以可適當(dāng)提高馬達轉(zhuǎn)速，以達到目的。同時在使用回收料方面（大部分為片料），根據(jù)實際情況，為加大加料段的輸送能力，也采取了加大落料口徑在料筒里開槽等方式，取得了比較好的效果。
聚氯乙烯PVC
PVC為熱敏性塑料，一般分為硬質(zhì)和軟質(zhì)，其區(qū)別在于原料中加入增塑劑的多少，少于10%的為硬質(zhì)，多于30%的為軟質(zhì)。
PVC的特性:無明顯熔點，60℃變軟，100~ 150℃時為黏彈態(tài)，140℃時熔融，同時分解，170℃分解迅速，軟化點接近于分解點，分解釋放于HCl氣體。缺點是熱穩(wěn)定性差，流動性差。
注塑PVC的螺桿應(yīng)注意以下要點：
（1）螺桿設(shè)計盡量要低剪切，防止過熱。
（2）螺桿、料筒要防腐蝕。
（3）一般來說，螺桿參數(shù)為L/D=16~20，h3=0.07D，e=1.6~2，L1 = 40%L，L2= 40%L。
（4）為防止藏料，無止逆環(huán)，頭部錐度為20°~30°， 對軟膠較適應(yīng);如制品要求較高，可采用無計量段，分離型螺桿，此種螺桿對硬質(zhì)PVC較適合;而且為配合溫控，加料段螺桿內(nèi)部加冷卻水或油孔，料筒外加冷水槽或油槽，溫度控制精度為士2℃左右。
關(guān)于值得收藏的改性尼龍小常識：PA、PMMA、PET等常用塑料注塑時螺桿選用要點的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術(shù)手機同微信：18621317168 誠摯歡迎您的來電！
